環境
OS: windows7 64bit
IDE: Arduino 1.6.9

img_4650a

img_4654a

概要

水銀傾斜センサ(スイッチ)。

準備

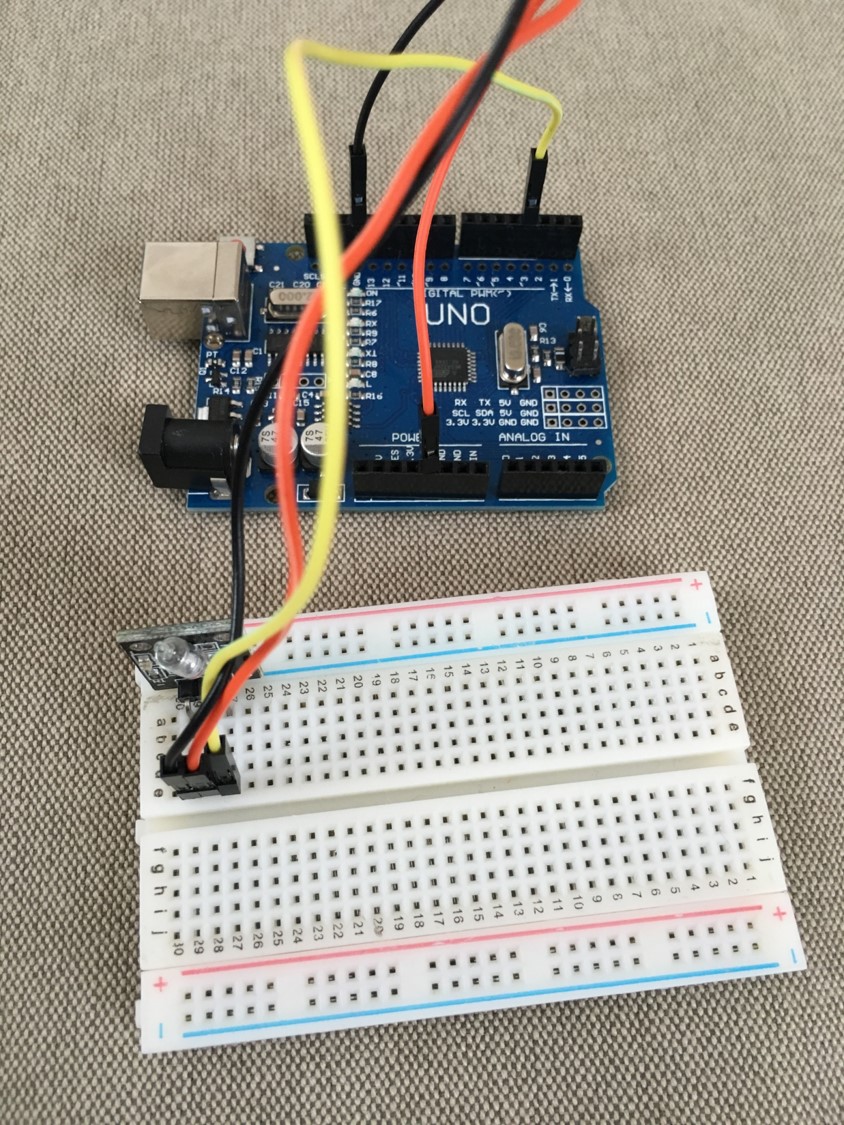

結線

「S側」: シグナル。 デジタル3番ピンに接続
「中側(middle)」: +5V
「-側」: GND

サンプルコード

参考:https://tkkrlab.nl/wiki/Arduino_KY-017_Mercury_open_optical_module

動作確認では、センサ基板上のLEDが光る時(水銀が中の線を導通するとき)がval = LOWとして認識されているようです。

その他

img_4652a

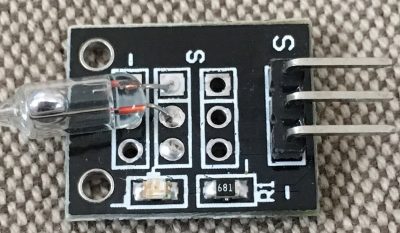

水銀スイッチ部はこんな感じになっています。
水銀が右側に移動すると導通し、左側に移動するとスイッチ部分は絶縁。

img_4643a

img_4644a

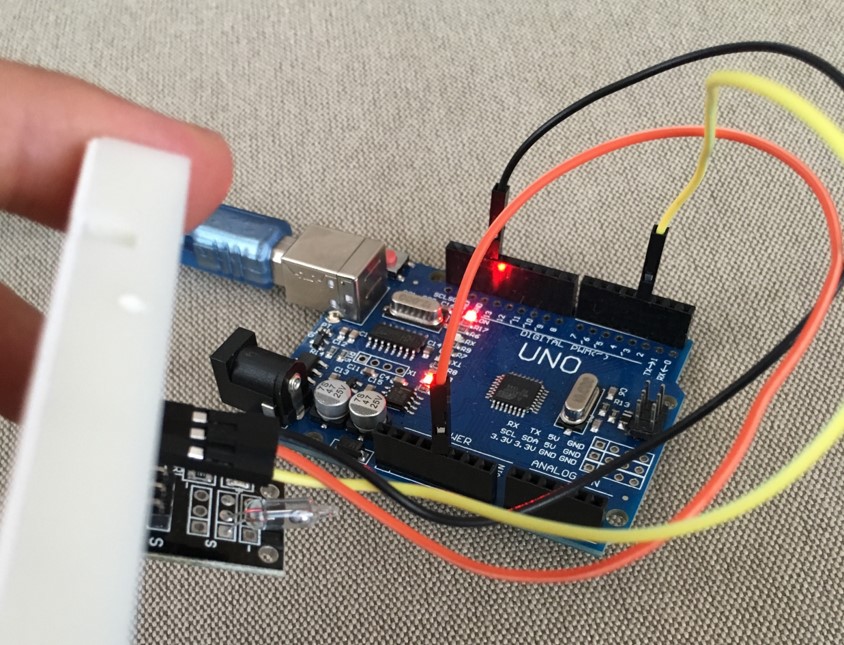

水銀を絶縁側に傾けると、UNO上のLEDは点灯。

img_4645a
水銀を導通側に傾けると、UNO上のLEDは消灯。

img_4647a

img_4648a

img_4649a
