[Arduino] KY-010 光遮断検出モジュール(Optical broken module) – 37 in 1 Sensors kit for Arduino

環境
OS: windows7 64bit
IDE: Arduino 1.6.9

コンテンツ

概要

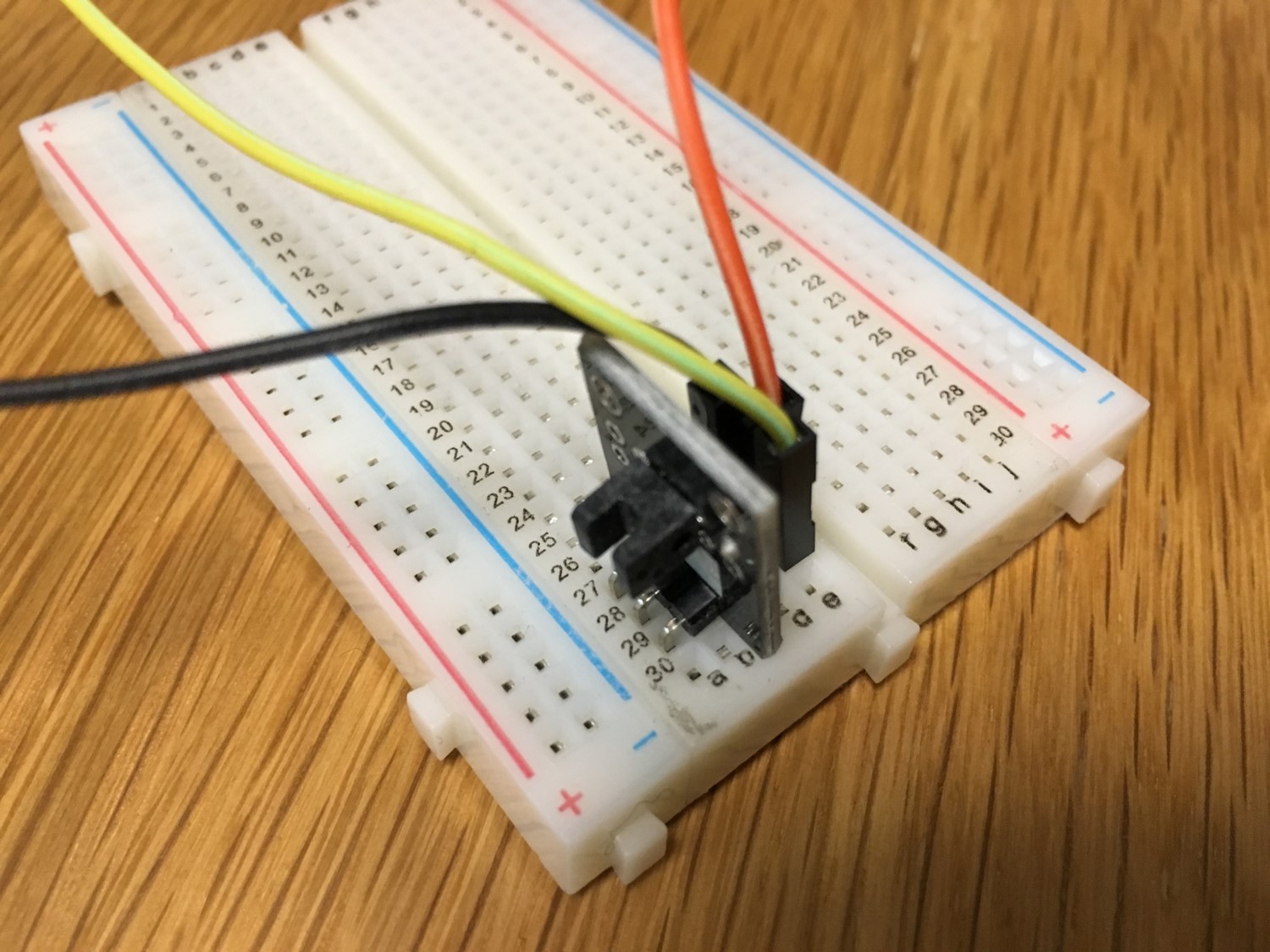

光遮断検出モジュール。
二つの山間の光が遮られることを検知します。

「S側」：シグナル、下記のサンプルでは3番
「中側(middle)」：+5V
「-側」：GND

// Example code for KY-010

// photo interrupter module

int Led = 13 ;// arduinoのデジタル13番ピン(LED付き)を指定

int buttonpin = 3; // センサからの入力ピンを指定

int val ;// define numeric variables val

void setup ()

{

pinMode (Led, OUTPUT) ;// Led(デジタル13番ピン)を出力指定

pinMode (buttonpin, INPUT) ;// buttonpin(デジタル3番ピン)を入力指定

}

void loop ()

{

val = digitalRead (buttonpin) ;// 3番ピン情報をvalに代入

if (val == HIGH) // valがHIGH(遮ったとき)の時LEDが点灯

{

digitalWrite (Led, HIGH);

}

else

{

digitalWrite (Led, LOW);

}
