[Arduino] KY-023 XY軸ジョイスティックモジュール(XY-axis joystick module) – 37 in 1 Sensors kit for Arduino

環境
OS: windows7 64bit
IDE: Arduino 1.6.9

概要

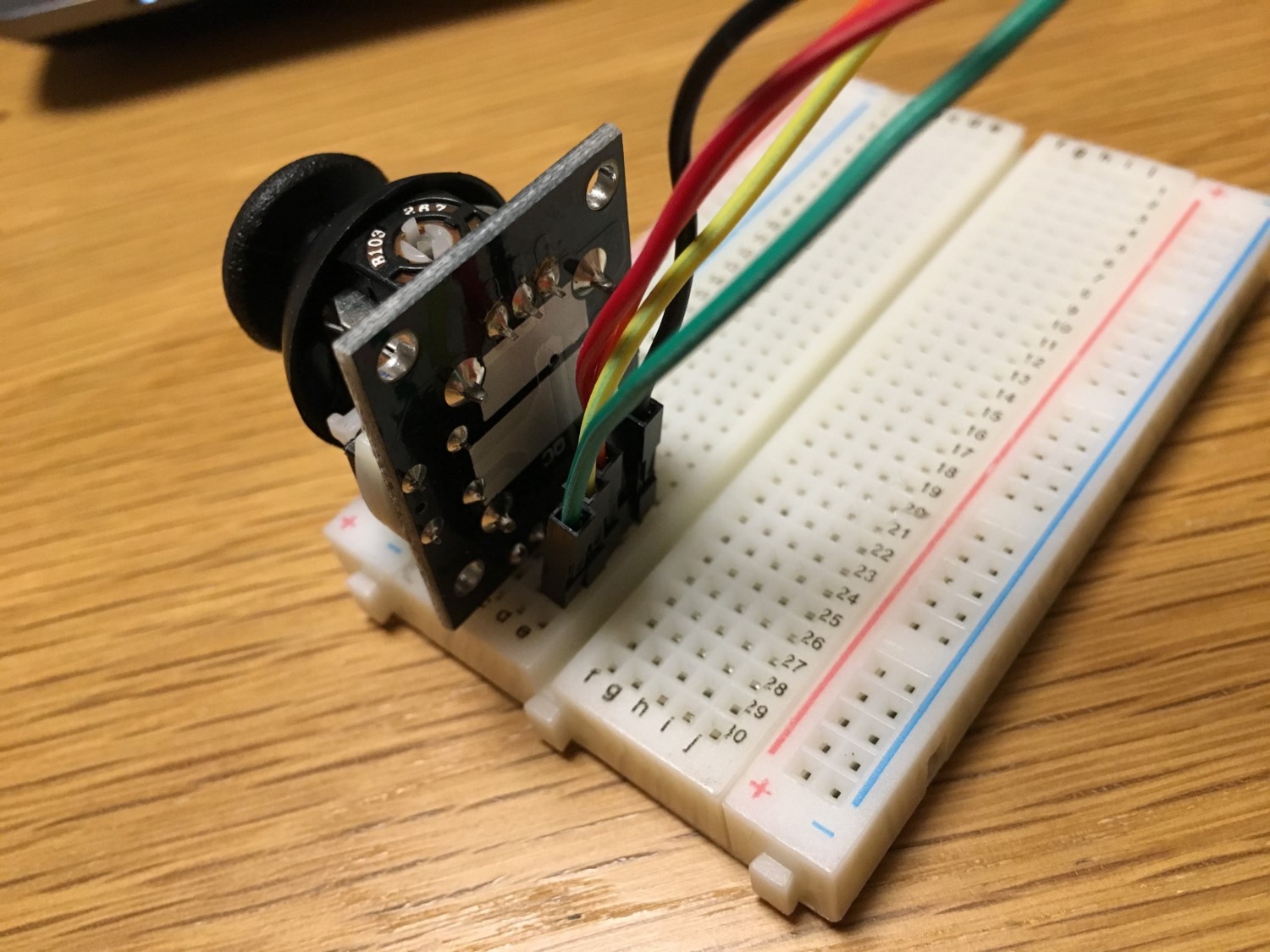

XY軸ジョイスティックモジュール

ジョイスティックは操作していない状態で、
X:525前後 Y:521前後 Z:1
の値を持ちます。

それぞれX, Yに傾ける、あるいはスティックを押すと
それぞれ、
X:0~525~1023前後 Y:0~521~1023前後 Z:0~1
の値に変化します。

準備

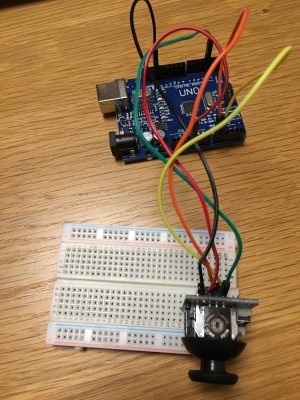

結線

「-」: GND
「+5V」: +5V
「VRx」: A0
「VRy」: A1
「SW」: > 抵抗 > デジタル3 ※
※　抵抗が必要。　arduinoの内部プルアップ抵抗を「pinMode(pin, INPUT_PULLUP);」コマンドで使用することができます。

サンプルスケッチ

参考: https://tkkrlab.nl/wiki/Arduino_KY-023_XY-axis_joystick_module

// Module KY023
// For more info see http://tkkrlab.nl/wiki/Arduino_KY-023_XY-axis_joystick_module
int JoyStick_X = A0; // x
int JoyStick_Y = A1; // y
int JoyStick_Z = 3; // key
void setup ()
{
  pinMode (JoyStick_X, INPUT);
  pinMode (JoyStick_Y, INPUT);
  pinMode (JoyStick_Z, INPUT_PULLUP);
  Serial.begin (9600); // 9600 bps
}
void loop ()
{
  int x, y, z;
  x = analogRead (JoyStick_X);
  y = analogRead (JoyStick_Y);
  z = digitalRead (JoyStick_Z);
  Serial.print (x, DEC);
  Serial.print (",");
  Serial.print (y, DEC);
  Serial.print (",");
  Serial.println (z, DEC);
  delay (100);
}

// Module KY023

// For more info see http://tkkrlab.nl/wiki/Arduino_KY-023_XY-axis_joystick_module

int JoyStick_X = A0; // x

int JoyStick_Y = A1; // y

int JoyStick_Z = 3; // key

void setup ()

{

pinMode (JoyStick_X, INPUT);

pinMode (JoyStick_Y, INPUT);

pinMode (JoyStick_Z, INPUT_PULLUP);

Serial.begin (9600); // 9600 bps

}

void loop ()

{

int x, y, z;

x = analogRead (JoyStick_X);

y = analogRead (JoyStick_Y);

z = digitalRead (JoyStick_Z);

Serial.print (x, DEC);

Serial.print (",");

Serial.print (y, DEC);

Serial.print (",");

Serial.println (z, DEC);

delay (100);

}

実行結果

右に倒すとXの値が増加。

左に倒すとXの値が減少。

上に倒すとyの値が減少。

下に倒すとyの値が増加。

ボタンを押すとzの値は”0″。
